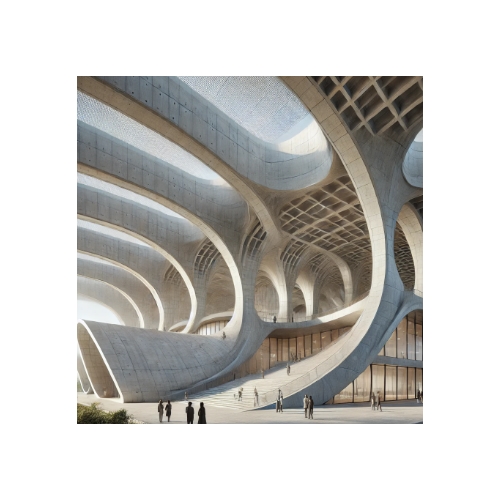

Железобетонные своды-оболочки: технологии, преимущества и применение
Железобетонные своды-оболочки являются одним из наиболее выразительных архитектурных и инженерных решений в современном строительстве. Они представляют собой тонкостенные криволинейные конструкции, работающие на изгиб и сжатие, что позволяет создавать лёгкие, прочные и экономичные покрытия зданий.
Эта технология широко используется в строительстве купольных сооружений, промышленных объектов, общественных зданий и спортивных комплексов. Гибкость формы, высокая несущая способность и архитектурная выразительность делают своды-оболочки популярными среди инженеров и архитекторов.
Рассмотрим конструктивные особенности, технологии строительства и области применения железобетонных сводов-оболочек.
Конструкция и принцип работы сводов-оболочек
Железобетонные оболочки работают за счёт перераспределения нагрузок, минимизируя внутренние напряжения и обеспечивая равномерное распределение давления по всей площади.
Основные конструктивные элементы оболочек:
- Несущие оболочки – основные тонкостенные конструкции, обеспечивающие устойчивость сооружения.
- Опорные элементы – колонны, ригели, фундаменты, поддерживающие оболочку.
- Жёсткие ребра и кольцевые конструкции – усиливают устойчивость сводов, предотвращая прогибы.
Оболочки могут быть различных форм, включая:
- Купольные – сферические или эллипсоидные оболочки, используемые в соборах, стадионах, планетариях.
- Цилиндрические своды – распространены в промышленных и транспортных сооружениях.
- Гиперболические и параболоидные оболочки – применяются в сложных инженерных решениях для создания выразительных архитектурных форм.
Толщина оболочки обычно составляет 3-10 см, что делает её экономичной по расходу материалов, но требует точных расчётов для обеспечения прочности.
Технологии строительства железобетонных сводов-оболочек
Существует несколько методов возведения таких конструкций, каждый из которых зависит от сложности формы и характеристик проекта.
1. Монолитное бетонирование с использованием опалубки
Этот метод включает возведение опалубки сложной формы, на которую заливается бетон. После затвердевания опалубка снимается, оставляя прочную железобетонную оболочку.
- Преимущества: высокая прочность, возможность создания уникальных форм.
- Недостатки: высокая трудоёмкость, необходимость сложных опалубочных конструкций.
2. Сборно-монолитная технология
Используются заранее изготовленные сборные железобетонные элементы, которые соединяются на месте с монолитными участками.
- Преимущества: сокращение сроков строительства, упрощение транспортировки.
- Недостатки: ограниченность форм, сложность герметизации швов.
3. Пневмоформование (надувные формы)
Метод заключается в создании временной надувной формы, на которую наносится бетонный слой. После затвердевания воздух выпускается, оставляя прочную оболочку.
- Преимущества: высокая скорость строительства, минимальные затраты на опалубку.
- Недостатки: требует точных инженерных расчётов и специального оборудования.
4. Использование преднапряжённого железобетона
Для увеличения прочности оболочки применяется метод предварительного напряжения арматуры, что позволяет уменьшить толщину конструкции и повысить её несущую способность.
Преимущества железобетонных сводов-оболочек
Использование оболочечных конструкций даёт ряд существенных преимуществ:
- Экономичность – за счёт минимального расхода материалов оболочки являются экономичным решением по сравнению с традиционными балочными перекрытиями.
- Высокая прочность и несущая способность – железобетонные оболочки способны выдерживать значительные нагрузки при минимальной толщине.
- Свобода архитектурного проектирования – возможность создания сложных, выразительных форм делает оболочки привлекательными для архитекторов.
- Устойчивость к внешним воздействиям – оболочки хорошо противостоят ветровым нагрузкам, снеговым нагрузкам и землетрясениям.
- Энергоэффективность – своды обеспечивают равномерное распределение тепла, снижая затраты на отопление и кондиционирование.
Однако стоит учитывать, что расчёт и строительство таких конструкций требуют высокой квалификации инженеров и использования специализированного оборудования.
Области применения железобетонных сводов-оболочек
Благодаря универсальности и прочности, железобетонные оболочки применяются в различных сферах строительства:
- Архитектурные и общественные здания – музеи, театры, выставочные павильоны.
- Спортивные сооружения – стадионы, крытые арены, бассейны.
- Промышленные объекты – ангары, заводские цеха, логистические центры.
- Религиозные постройки – купольные церкви, соборы, мечети.
- Транспортные сооружения – вокзалы, аэропорты, тоннели.
- Сельскохозяйственные здания – зернохранилища, фермы, теплицы.
Особенно востребованы оболочечные конструкции в проектах, где требуется перекрытие больших пролётов без внутренних опор, что делает их незаменимыми в сооружениях с высокой проходимостью и открытыми пространствами.
Современные тенденции и инновации
Современные технологии позволяют совершенствовать строительство железобетонных сводов-оболочек, делая их ещё более лёгкими, прочными и энергоэффективными.
- 3D-печать бетона – перспективное направление, позволяющее создавать оболочки сложной формы без опалубки.
- Композитные материалы – добавление углеродного волокна в бетон повышает прочность при снижении веса конструкции.
- Умные оболочки – внедрение датчиков контроля нагрузок и систем климат-контроля для повышения комфорта и безопасности.
- Биоморфная архитектура – использование природных форм в проектировании оболочек, что увеличивает их устойчивость и гармоничность в городской среде.
Эти инновации открывают новые возможности для применения железобетонных оболочек в строительстве современных зданий и инфраструктурных объектов.
Заключение
Железобетонные своды-оболочки остаются одним из самых технологичных и эстетически выразительных решений в архитектуре и строительстве. Они позволяют перекрывать большие пролёты при минимальном расходе материалов, обеспечивая высокую прочность, долговечность и энергоэффективность зданий.
С развитием технологий и внедрением новых материалов оболочечные конструкции становятся всё более доступными и экономичными. Современные методы проектирования и строительства позволяют использовать их в самых различных областях – от общественных зданий до промышленных объектов, создавая лёгкие, прочные и выразительные архитектурные формы.
